10kV中置式高压开关柜一次元件识别及功能讲解

本文将列举常用中置式高压开关柜元件功能及配图。

“真空断路器”因其灭弧介质和灭弧后触头间隙的绝缘介质都是高真空而得名,是一种可以分断短路能力和正常分合开关的电器。

10kV中置式高压开关柜一次元件识别及功能讲解

真空断路器额定电流630A~4000A,开断能力25kA~40kA,选用范围广,适用于10kV电力各级配电。

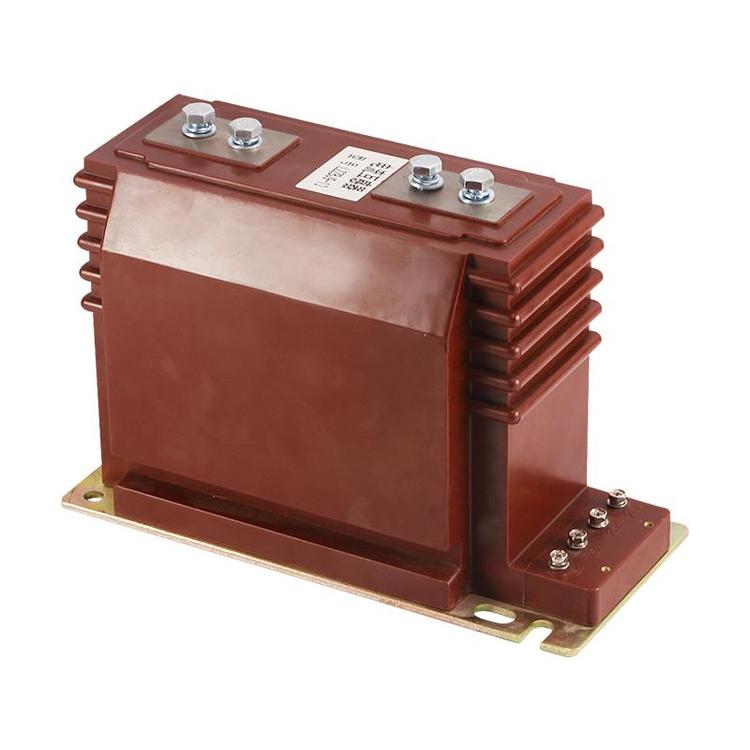

电流互感器根据电磁感应原理将一次侧大电流转换成二次侧小电流来测量的仪器

10kV中置式高压开关柜一次元件识别及功能讲解

常用环氧浇注式或干式,互感器一次电流,可高达4000A/6300A,二次电流可为1A或5A;可用于测量电流、继电保护、计量等用途。

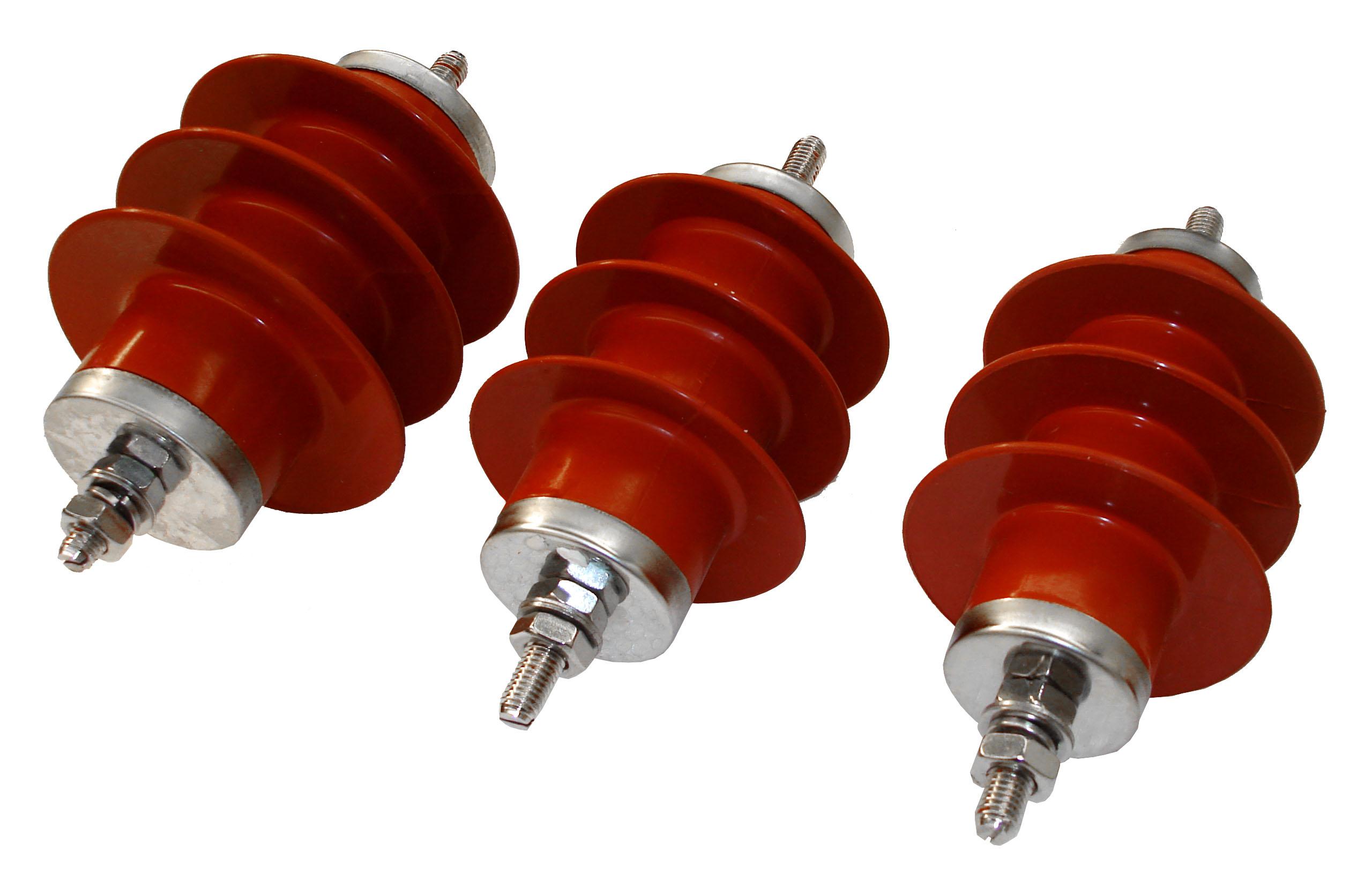

用于保护电气设备免受高瞬态过电压危害并限制续流时间也常限制续流幅值的一种电器。

10kV中置式高压开关柜一次元件识别及功能讲解

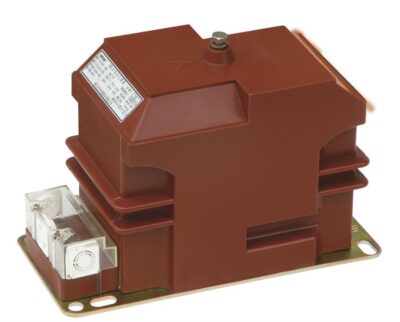

主要功能为将高电压降压到二次元件工作电压,主要用于测量,计量,保护二次回路,工作原理与变压器类似。

10kV中置式高压开关柜一次元件识别及功能讲解

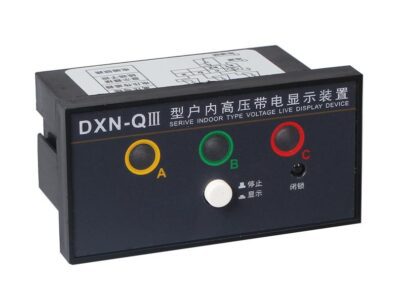

带电显示器安装在仪表面板或需要提示的部位,配套传感器(传感器安装在需要监测的带电部位),可以监测导电体是否带电,同时可闭锁输出节点达到五防闭锁要求。

10kV中置式高压开关柜一次元件识别及功能讲解

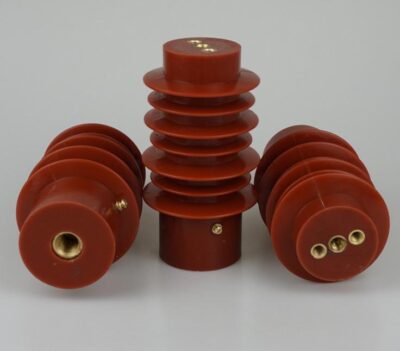

传感器

10kV中置式高压开关柜一次元件识别及功能讲解

显示器

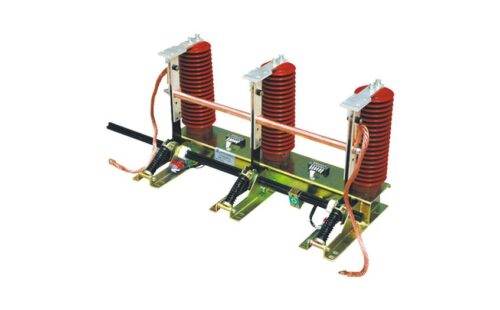

接地开关可释放被检修设备和回路的静电以及保证停电检修时检修人员人身安全的一种机械接地装置。

10kV中置式高压开关柜一次元件识别及功能讲解

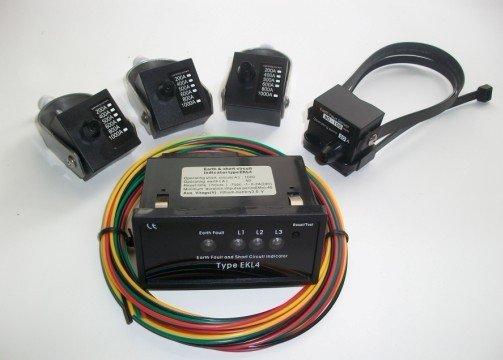

故障指示器是指示故障电流的装置。大多数故障指示器仅可以通过检测短路电流的特征来判别、指示线路短路故障的装置。

10kV中置式高压开关柜一次元件识别及功能讲解
