端子排功能及使用规范

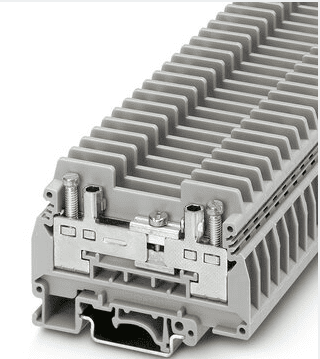

端子,一个导电片加一个绝缘片组成一个端子。许多端子组合在一起构成端子排。端子排的作用就是将屏内设备和平外设备的线路相连接,起到信号(电流电压)传输的作用。有了端子排,使得接线美观,维护方便,在远距离线之间的联接时主要是牢靠,施工和维护方便。

端子排是为了方便导线的连接而应用的,它其实就是一段封在绝缘塑料里面的金属片,两端都有孔可以插入导线,有螺丝用于紧固或者松开,比如两根导线,有时需要连接,有时又需要断开,这事就可以用端子把它们连接起来,并且可以随时断开,而不必把它们焊接起来或者缠绕在一起,很方便快捷。而且适合大量的导线互联,在电力行业就有专门的端子排,端子箱,上面全是端子排,单层的、双层的,电流的,电压的,普通的,可断的等等。一定的压接面积是为了保证可靠接触,以及保证能通过足够的电流。

端子排的作用有以下几点:

1.美观、规范。因为端子排把控制线路的箱内部分和箱外部分分开,这样显得美观整齐,使控制线路不像蜘蛛网那么乱。

2.方便安装。装上端子排和端子号后,只要对应的线号接到对应的地方即可,根本不用想控制回路是什么样的,确实很快,很方便。

3.方便维修。使用过程中出现问题,可以直接用电表测量端子排上对应的界限端子有无电压快速找出故障(当然220V的控制回路比380V的控制回路要好查的多),查线也容易查,因为端子排上都会有端子号,对应的数字一般都接到控制回路中相应的接点。

4.方便安装远控。因为远控可以直接从端子排上接线,所以不需要对原来的控制回路进行更改。
