浪涌保护器选用原则

前言:浪涌保护器选型需满足防雷标准验收要求及产品实际防护需求,错误选型无法起到防雷作用!

选型依据标准:
GB50057-2010《建筑物防雷设计规范》
GB50343-2012《建筑物电子信息系统防雷技术规范》
IEC61312《雷电电磁脉冲的防护》

涌保护器选型目录:
一、浪涌保护器一二三级、BCD级、T1级T2级的含义
二、浪涌保护器最大持续工作电压Uc的选择
三、浪涌保护器通流容量/放电电流Iimp,Imax,In的的选择
四、浪涌保护器保护模式(2P,23P,4P,3+NPE,1+NPE)的选择以及接线图参考
五、浪涌保护器保护水平Up的选择


一、浪涌保护器一二三级、BCD级、T1级T2级的含义

1、一级电源防雷器,按国标都是指的是T1试验的浪涌保护器
2、二级电源防雷器,按国标指的是T2试验≥40kA的浪涌保护器
3、三级电源防雷器,一般指的是20kA的浪涌保护器
4、B级浪涌保护器,包含T1试验的浪涌保护器及T2试验60kA及以上通流量的浪涌保护器
5、C级浪涌保护器,指的是T2试验最大通流量40kA的浪涌保护器
6、D级浪涌保护器,指的是T2试验最大通流量20kA的浪涌保护器
7、T1级指的是T1试验等级,测试波形为10/350μs,主要参数用冲击电流Iimp标识,T2级指的是T2试验等级,测试波形为8/20μs,参数用最大放电电流Imax和标称放电电流In标识。


二、浪涌保护器最大持续工作电压Uc的选择

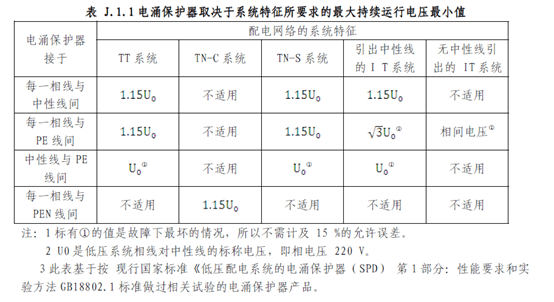

电涌保护器的最大持续运行电压不应小于表J.1.1 所规定的最小值;在电涌保护器安装处的供电电压偏差超过所规定的10%以及谐波使电压幅值加大的情况下,应根据具体情况对限压型电涌保护器提高表J.1.1 所规定的最大持续运行电压最小值。
浪涌保护器选用原则

常规最大持续工作电压:150VAC、275VAC、385VAC、420VAC、460VAC、510VAC、550VAC、750VAC等等。

在国内常规的单相/三相系统中建议选择Uc275V~385V的产品。其他一些特殊应用场景比如480VAC,690VAC等系统需要配置其他电压产品。


三、浪涌保护器通流容量/放电电流(Iimp,Imax,In)的的选择

配电系统按标准要求应采用分级配置,第一级保护应能承受绝大部分雷电流,第二级配置泄放残余的雷电流,限制设备端的残余电压,同时与第一级保护配合。
浪涌保护器一般为并联式安装,不受系统的功率影响,可参考下图的按安装位置的多级防雷概念来配置:

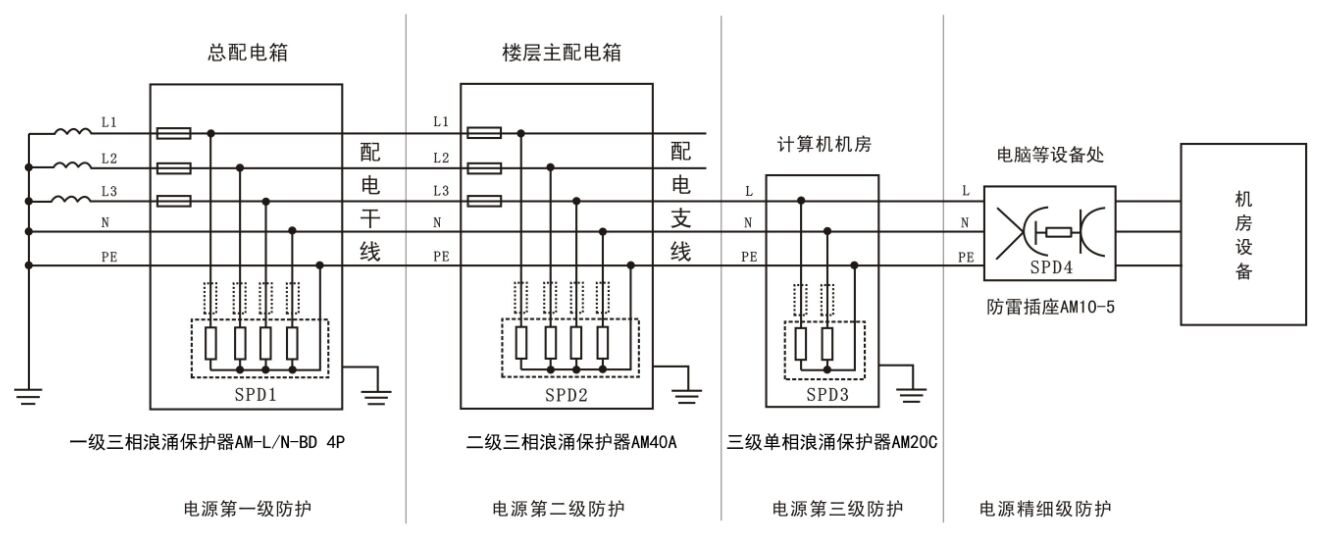

多级防雷如下图所示:
浪涌保护器选用原则

电源第一级防护:
根据国标要求:在电源引入的总配电箱处应装设Ⅰ级试验的电涌保护器。电涌保护器的电压保护水平值应小于或等于 2.5 kV。每一保护模式的冲击电流值Iimp,当无法确定时,冲击电流应取等于或大于 12.5 kA。

所以第一级浪涌保护器需选用T1试验(10/350μs测试波形)参数的产品,冲击电流Iimp≥12.5kA即可。


四、浪涌保护器保护模式(2P,  3P, 4P, 3+NPE, 1+NPE)的选择以及接线图参考。

浪涌保护器选用原则

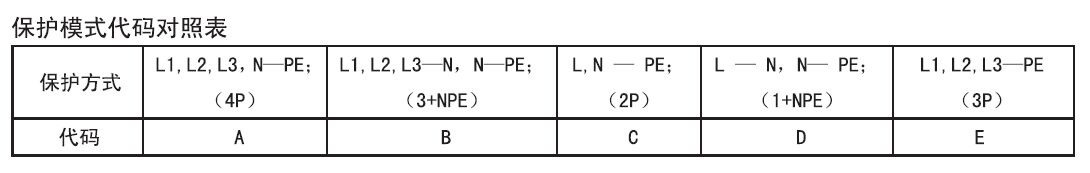

A代表浪涌保护器由四个压敏电阻模块组成,适用于TN-S系统;
B代表浪涌保护器由三个压敏电阻模块及一个放电间隙模块构成,三个压敏电阻模块并在相线与中性线之间,放点间隙模块并在中性线与地线之间,适用于TT系统.
C代表浪涌保护器由二个压敏电阻模块构成,适用于单相TN供电系统
D代表浪涌保护器由一个压敏电阻模块及一个放点间隙模块构成,适用于单相TT供电系统
E代表浪涌保护器由三个压敏电阻模块构成,三个压敏电阻并在相线与地线之间,适用于IT系统及TN-C系统


五、浪涌保护器保护水平Up的选择


为了保护负载免受大气过电压的危害,必须考虑以下参数:
电涌保护器的电压保护水平Up应为:
Up(浪涌保护器) < Uw(负载)

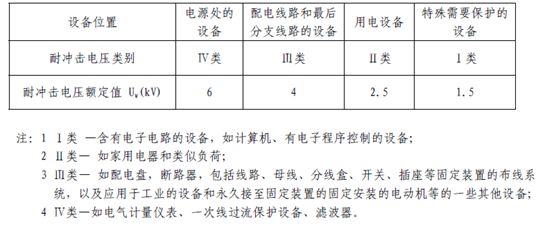

根据IEC60364-4和GB50057-2010,建筑物内 220/380V配电系统中设备绝缘耐冲击电压额定值分为4类:
浪涌保护器选用原则

一般选型时:总进线柜一级防雷器Up≤2.5kV ,后级配电柜二级防雷器Up≤1.8kV, 机房等环境末级防雷Up≤1.2kV即可满足标准验收及设备使用需求。
