无功补偿容量计算表(Qc)

如何快速计算无功补偿的容量?

通过负荷计算出有功功率及此刻补偿前的功率因素,目标值功率因素,建议cosφ按0.92-0.95设定,这是最少值。

Qc = PA * (tan φ1- tan φ2)。

因 此公式不方便计算,可通过查表来计算。

点击查看大图
点击查看大图

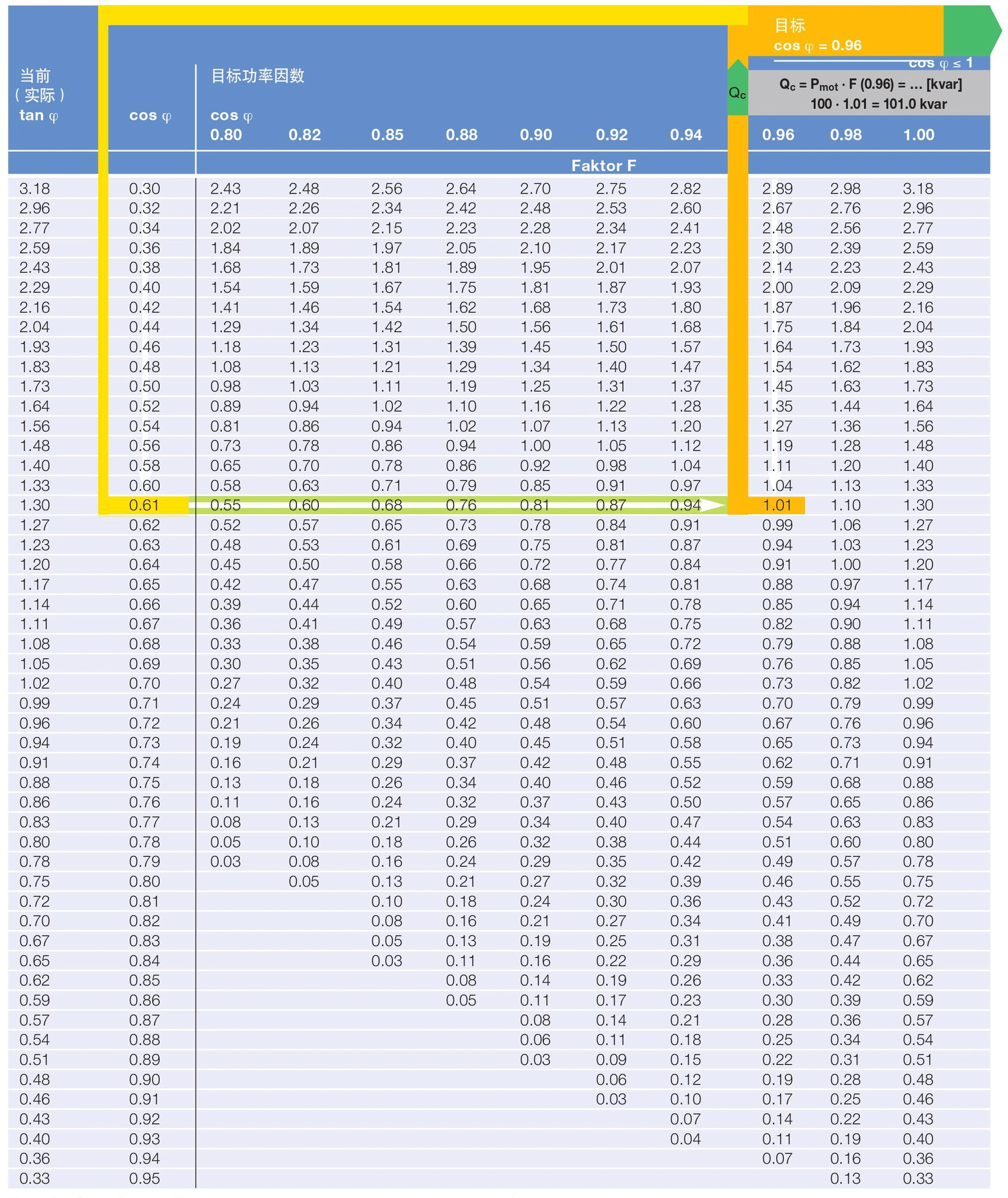

Qc[kvar]= PA*F

需要计算出PA:有功功率,补偿前功率因素cosφ1,补偿后需达到的功率因素cosφ2,查表得到F值就可求出补偿容量,再放大一点就是实际需补偿的容量(注:标称容量不等同于实际补偿容量且差距较大)。
