无功功率产生的原因

工作在磁场的电力负载(电动机,扼流圈,变压器,感应式加热器,电焊机)都会产生不同程度的电滞,即所谓的电感。

感性负载具有这样一种特性----即使所加的电压改变方向,感性负载的这种滞后仍能将电流方向(如正向)维持一段时间。当电流和电压反向时,电流和电压之间存在相位差,此时,产生负功率并反馈到电网中。当电流和电压再次同相时,需要同样大小的能量在感性负载中建立磁场。这种磁场交换能量被称为无功功率

无功功率产生的原因

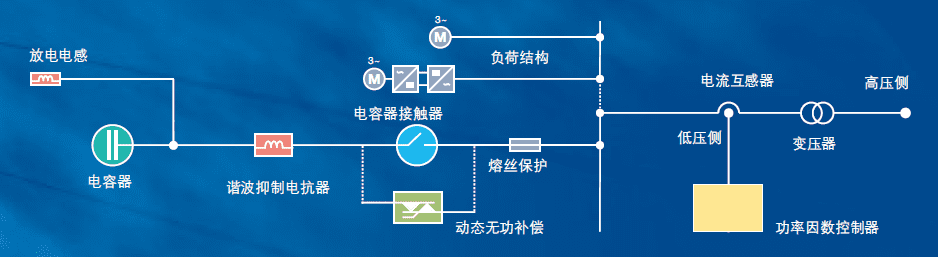

无功补偿系统图

在交流电网(50/60 Hz)中,这一过程通常为每秒重复50或60次。所以一个简单的解决方案是暂时地将磁场反向能量存在电容器中并将该无功功率注入到电网(供电线) 中去,就是我们常说的无功补偿。

因此,自动无功功率补偿系统(去谐式/常规式)常被安装在较大的负载中,如工厂。这些系统包括一组电容器单元,它们根据功率因数控制器所测得的功率因数来控制电容回路,自动进行投切。

无功功率产生的原因
