低压补偿柜如何达到经济补偿

在配电系统中常采用无功补偿柜提高系统回路功率因数,并降低系统视在电流有效值。在配电室中,将无功补偿柜的电气位置安装于贯穿母排最前端(即靠近变压器侧)或安装于贯穿母排最末端(远离变压器侧)两种方式,何种电气安装位置较佳?通过比较这两种不同电气安装位置对于补偿柜贯穿母排的容量、使用环境及改善效果的差异,说明无功补偿柜于配电室最佳的安装位置,为客户提供最佳化且经济的补偿方案。

分类

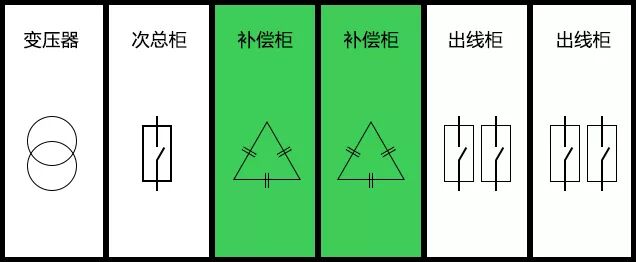

第一类: 安装于贯穿母排最前端(靠近变压器)
低压补偿柜如何达到经济补偿

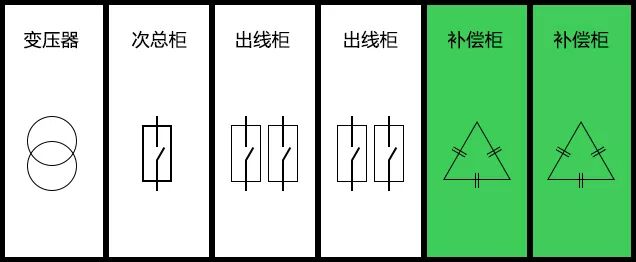

第二类: 安装于贯穿母排最末端(远离变压器)
低压补偿柜如何达到经济补偿
安装位置比较

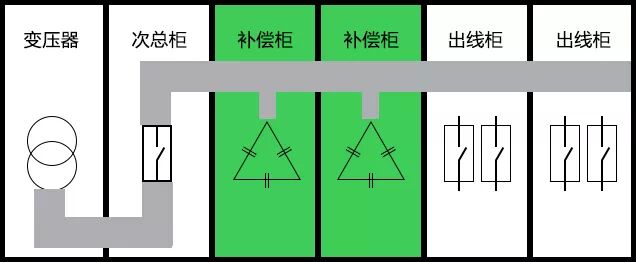

第一类: 安装于贯穿母排最前端(靠近变压器)若补偿柜安装于贯穿母排最前端:由于所有负载电流将流经补偿柜内的贯穿母排,因此补偿柜内贯穿母排载流量需同时考虑所有负载电流的需要,故补偿柜内贯穿母排规格需和主母排保持一致。
低压补偿柜如何达到经济补偿

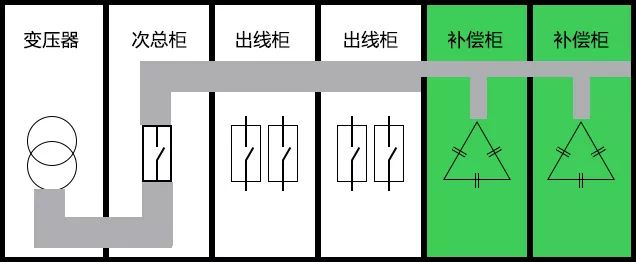

第二类: 安装于贯穿母排最末端(远离变压器)安装于贯穿母排最末端:由于补偿柜置于贯穿母排最末端,因此补偿柜内的贯穿母排仅需考虑补偿柜的运行电流(含裕量),故贯穿母排规格相较于前者可适当调小。
低压补偿柜如何达到经济补偿

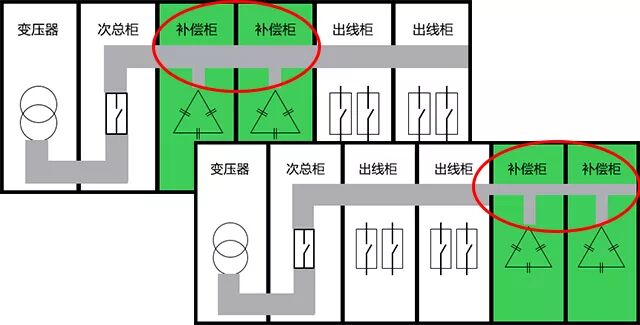

综合比较
从设备投资角度,将补偿柜置于贯穿母排最末端为最经济最省钱的安装位置(但需要考虑电流采样的问题)
低压补偿柜如何达到经济补偿



使用环境比较

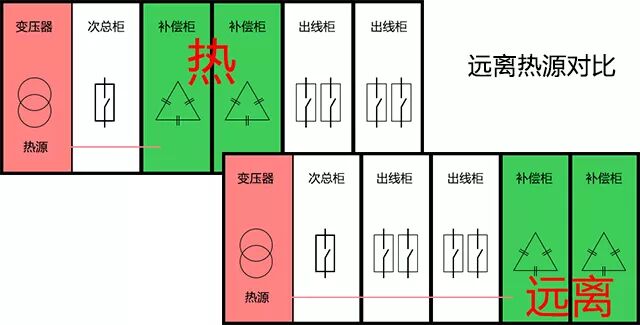

因补偿柜内的电容器较易受环境温度影响,因此,补偿柜安装位置应注意使用的环境温度,以延长电容器寿命。
第一类: 安装于贯穿母排最前端(靠近变压器)安装于贯穿母排最前端:由于补偿柜非常接近发热量最大的变压器,且补偿柜内的贯穿母排流经相对较大的电流,其将产生较高之温度,间接提高补偿柜温升值。
第二类: 安装于贯穿母排最末端(远离变压器)安装于贯穿母排最末端:因补偿柜置于贯穿母排最末端,相对离变压器较远,且补偿柜内的贯穿母排仅流经补偿电流,故相较于前者于补偿柜内产生较低损耗及温度。综合比较
低压补偿柜如何达到经济补偿
改善效果比较
无论补偿柜置于最贯穿母排前端或最末端,其对系统的功率因数改善、降低系统视在电流及谐波治理的补偿效果皆相同;故无论将补偿柜安装于贯穿母排最前端或最末端,其不影响补偿柜的改善效果。
综合上述比较结果:
(1) 将补偿柜安装于贯穿母排最末端,母排所须容量最小且最经济;
(2) 补偿柜置于最末端对补偿柜的温升影响最小;
(3) 补偿柜无论安装于贯穿母排前端或末端的,改善效果一致。因此补偿柜安装于贯穿母排末端为最经济且最佳的配置方式!
选择将补电容置于贯穿母排末端,可减少地球铜金属的用量并能为世界节能减排,更能为您的投资减少费用。
