串联调谐电抗器电容电压等级选择

Dldui Team • 2020-08-16 00:08 • 电力技术 • 阅读 2336

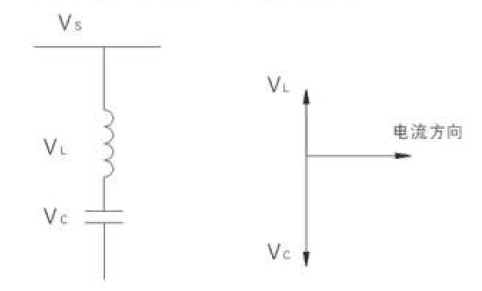

在补偿电容器与电抗器串接后，因电抗器与电容器上的电压相位相差180度，相当于电抗器所产生的电压降和系统电压共同加在电容器上，因此选择电容器的耐压等级应高于系统电压。

系统电压Vs=Vc+Vl，Vc与Vl相位角相差180度，Vs=Vc-Vl，Vc=Vs+Vl，串联回路中流过电抗与电流相同，当XL/XC=7%，有VL/VC=7%，故VC=VS+VC*7%，从而VC=VS/(1-0.93)。

综上，VC=Vs/（1-k）,k为电抗率（常规14%，7%），若系统电压为标准400V，电容器宜采用430V。
