电容器对谐波的放大作用

高压并联电容器组是电力系统中常用的无功补偿设备。

由于电容器对谐波存在放大作用,因此通常会在高压并联电容器组中串联电抗器,抑制谐波。

通常我们知道,12%的串联电抗器可以抑制三次以上的谐波。

而5%、6%的串联电抗器可以抑制5次以上的谐波,但对三次谐波无法抑制,可能放大。

今天就和大家简单分享一个典型的案例。通过投入5%串抗率的电容器组,实测谐波放大情况。

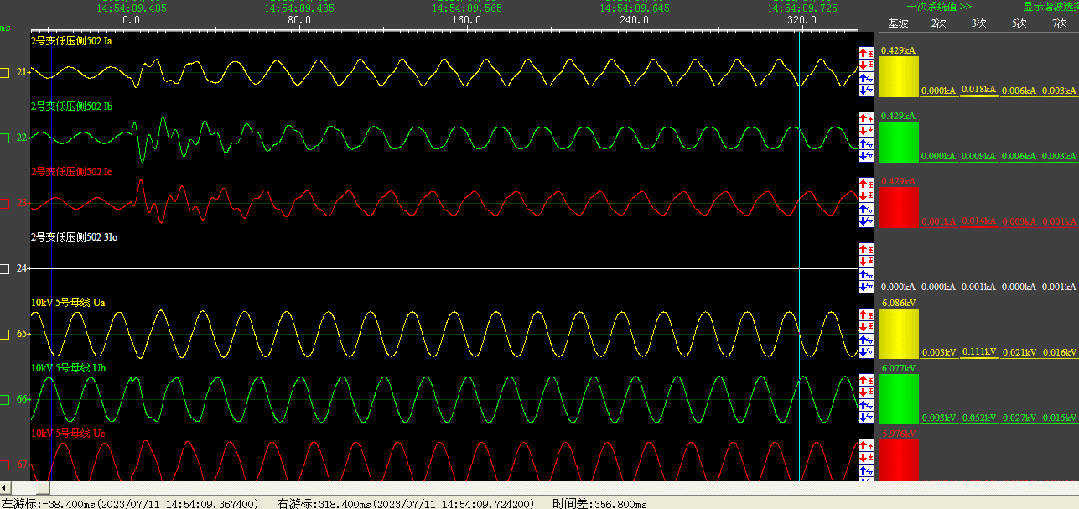

上图是该电容器组投入前后的波形图。

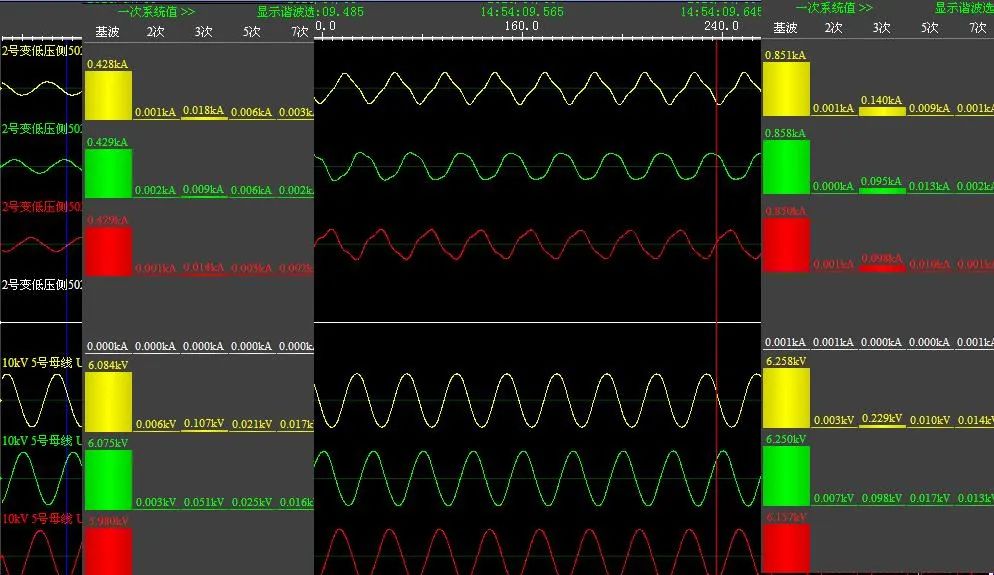

在图中,分别对投入前(蓝线标示位置 )和投入后(红线标示位置)的谐波境况进行分析。具体数据见下表。

三次谐波
电气量投入前投入后
IA(kA)0.0180.14
IB(kA)0.0090.095
IC(kA)0.0140.098
UA(kV)0.1070.229
UB(kV)0.0030.098
UC(kV)0.0040.038

可见电容器组投入后,各电气量的谐波含量都有明显的增大。

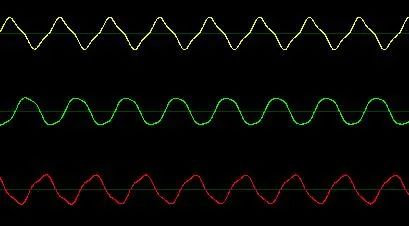

对比电容器投入前和投入后的电流波形,可以明显看到,投入后电流波形发生了较严重的畸变,这也是谐波放大引起的后果。

怎么样,对电容器放大谐波你是不是有了更好的理解。
