有功无功功率对电网的影响分析

无功功率不足,会导致电网电压降低, 有功功率不足,会电网频率降低。

电感会消耗无功功率,无功功率不足导致同步发电机中发生直轴去磁电枢反应去磁电枢反应就是把气隙磁通减小了,减小磁通导致感应电动势下降,感应电动势下降自然会导致电压下降。如果要想保持电压不变,就必需去加大因为去磁电枢反应减小的那一部分磁通,加大励磁电流即可。

而于此相反的是,电容不仅不消耗无功功率反而会发出无功功率,无功功率过多对导致同步发电机发生直轴助磁电枢反应,助磁就是增大了气隙磁场,会导致感应电动势增大,进而导致电压升高。同样,为了保持电压不上升,要去减小励磁电流从而减小磁通。

电阻会消耗有功功率,有功功率造成的是同步电机内的交轴电枢反应,交轴电枢反应会在发电机轴上产生一个制动性质的电磁转矩,这就会导致发电机的转速下降,同步发电机发出的电的频率和同步转速是有着严格的关系的,转速下降必然导致频率的下降。为了不让频率下降怎么办呢?那就只有加大原动机的输入转矩来抵消交轴电枢反应产生的制动电磁转矩。

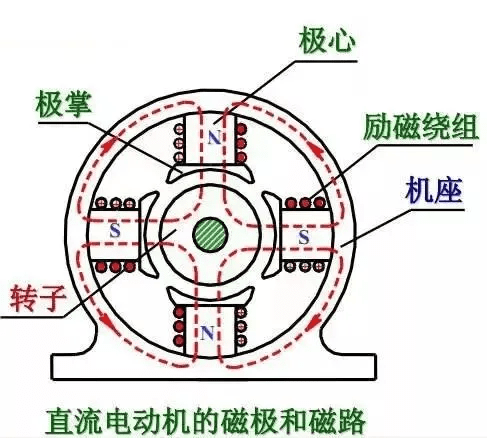

直流电动机的磁极和磁路
直流电动机的磁极和磁路
