调谐电抗器的无功补偿方案

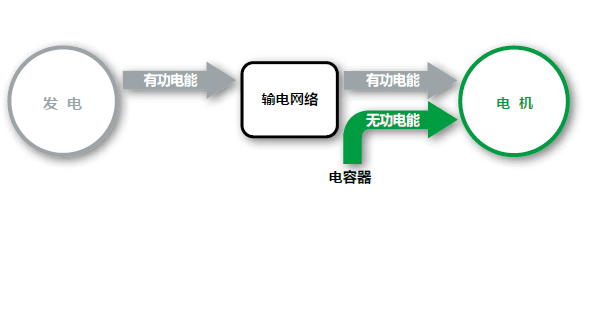

电抗器必须配合电容器组,对产生谐波的大量非线性负载系统进行功率因数校正。

电容器和电抗器配置在串联谐振电路中进行调谐,使串联谐振频率低于系统中最低的谐波频率。因此,这种配置通常称为“调谐电容器组”,而电抗器被称为“调谐电抗器”。

调谐电抗器是为了防止谐波共振问题而使用的,它可以避免电容器超载的风险,并有
助于降低网络的电压谐波失真。

调谐频率可以由电抗器的电抗率来表示(以%计),或者由调谐次数表示,再或者直
接由频率(Hz)表示。
最常见的电抗率值是5.7%、7%、12%和14%。

调谐电抗器的无功补偿方案

该电抗电容器的调谐频率的选择取决于多种因素:

  • 零序谐波的存在 (3, 9, - )
  • 需要降低谐波失真水平
  • 电容和电抗器的部件的优化
  • 任何脉动控制系统的频率

为了防止遥控装置的干扰,调谐频率要选择比脉动控制频率低的值。

在调谐滤波器中的应用,电容两端的电压要高于标称系统电压,而电容器的设计必须
承受更高的电压。

根据所选的调谐频率,部分谐波电流被调谐电容器组吸收,而电容器的设计必须承受
基本电流加谐波电流的更高电流。
