双电源转换开关中PC级和CB级的区别及选用要点

双电源自动转换开关简称为ATSE, Automatic transfer switching equipment ,俗称双电源转换开关。顾名思义它是在用电突然断电时通过双电源切换开关,自动连接到备用的电源上,使我们的运作不至于停断,仍能继续运作。

双电源自动转换开关的用途:当常用电突然故障或停电时,通过双电源切换开关,自动投入到备用电源上。常用语需要高可靠性场合,如电梯、消防、监控,银行及数据中心采用UPS不间断电源

为保证双电源供电可靠性,需要正确选用和区分双电源。

一、双电源PC级与CB级的区别

PC级: 隔离用途,如双投刀开关,加上操作机构构成(电动和手动均可),能够接通和承载正常和故障电流,不能用于分断短路电流。 当负载过载时仍可保持供电连续性,特点为动作时间快,触头分离速度大,有专门设计的灭弧室,体积小。

应用场所: 手动式 — 用于通讯基站、电厂交直流分屏;电动式 — 用于柴油发电机;自动式 — 用于建筑项目的配电、照明、消防等场合。

PC级双电源

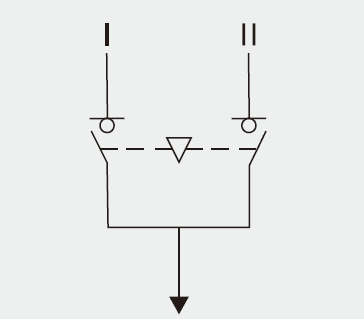

PC级双电源符号

CB级: CB 级采用断路器作为执行机构,由2台断路器为基础元件,由控制器控制带有机械连锁的电动传动机构来实现2路电源的自动转换。 因断路器具备过载/过流脱扣器,它的主触头能够接通并用于分断短路电流。 自身具有对负载侧用电设备和电缆的过载保护功能, 能够接通、承载和分断短路电流 ,当负载出现过载或短路时断开负载。

应用场所: 用于建筑配电、照明、消防等非重要负荷场合;用于工业市场 (如:冶金、石化、电厂等)、高铁和铁路项目等场合;也可用于带母联的场合。

CB级双电源

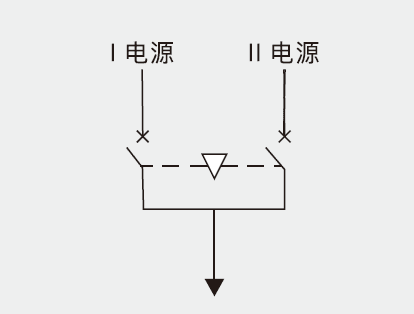

CB级双电源符号

二、双电源自动转换开关的选用原则

1)可靠性

PC级比CB级的更可靠,PC级一般采用机械及电子转换动作锁,CB级使用的是电子转换动作锁。 到目前为止,世界上CB级双电源由两个断路器构成本体,是各种双电源自动切换开关解决方案中结构最复杂的方案(运动部件比PC级双电源自动切换开关多一倍以上),CB级双电源自动切换开关的可靠性低于PC级双电源自动切换开关的可靠性。

2)动作时间

PC级动作时间一般高于CB级双电源。

3)是否需要额外配备保护

PC级双电源切换开关没有短路保护功能,用户是否额外增加断路器应根据电路系统是否需要来考虑。根据《低压配电设计规范》 GB 50054-2011 第 6.3.6:过负荷断电将引起严重后果的线路,其过负荷保护不应切断线路,可作用于信号。当采用CB级ATSE为消防负荷供电时 ,应采用只有短路保护的断路器组成的ATSE。从成本上考虑,大部分设计时消防负荷都是采用PC级。

4)是否需要配置隔离

双电源宜设有检修隔离功能;当本体没有此功能时,设计上应采取隔离措施,保证检修安全,加装隔离开关,会占用空间、增加成本,降低可靠性,建议在需要检修的时候应加强隔离,保证人生安全建议增加。当然部分厂家可以生产带隔离功能的双电源,就可不配置其他隔离了。

5)设计要点

PC级: 能耐受预期短路电流,额定电流不小于计算电流的125%。

CB级: 当为消防负荷供电时,应采用仅有短路保护的断路器组成的ATSE。 CB级双电源自动切换开关,要按照选择断路器的原则和方式,选择CB级双电源自动切换开关断路器的参数。如果决定选择某一个品牌,一定要校验该品牌采用的断路器是否符合安装位置对断路器的要求。基于本文前述理由,建议选择仅有短路保护功能的MCCB作为CB级双电源自动切换开关本体开关。这一点往往被忽视,大多数设计师选用CB级双电源自动切换开关时,仅仅标注产品的型号、电流等级和级数,忽视了其所用断路器的型号、规格等。
