压线鼻子压接方式

在电气安装和维修过程中,电线的正确连接是至关重要的环节。连接不良可能会导致电气故障,甚至可能引发安全事故。因此,掌握电线的正确连接方法和压线鼻子的使用技巧对于电工来说至关重要。本文将详细介绍这些方法和技巧,帮助大家更好地理解和应用。

压线鼻子压接方式

一、电线的正确连接方法

  • 保持电线的质量

在连接电线之前,首先要确保电线的质量。应选择符合规格的电线,并确保电线无破损、老化或劣质等情况。同时,还要注意电线的绝缘层是否完好,以确保连接后的电气安全性。

  • 准备工具和材料

连接电线需要用到一些工具,如剥线钳、压线钳、螺丝刀等。此外,还需准备一些绝缘胶带、绝缘套管等材料用于绝缘保护。

  • 选择合适的连接方式

电线的连接方式有多种,如绞接、焊接、压接等。应根据电线的类型和用途选择合适的连接方式。例如,对于较粗的电线,可以采用压接方式;对于较细的电线,可以采用绞接或焊接方式。

  • 连接步骤

(1)剥线:使用剥线钳将要连接的电线绝缘层剥离,露出铜线。注意剥离时不要损伤电线内部的金属部分。

(2)连接:将两段电线的铜线部分交叉缠绕在一起,使用螺丝刀紧固。对于较粗的电线,可以使用压线钳进行压接。

(3)绝缘保护:在连接好的电线表面包裹绝缘套管或使用绝缘胶带进行绝缘保护,以防止短路或漏电。

二、压线鼻子的正确使用方法

在连接电线时,应该先插入电线的头部,再插入尾部。这样可以使电线与压线鼻子更加牢固地连接在一起。

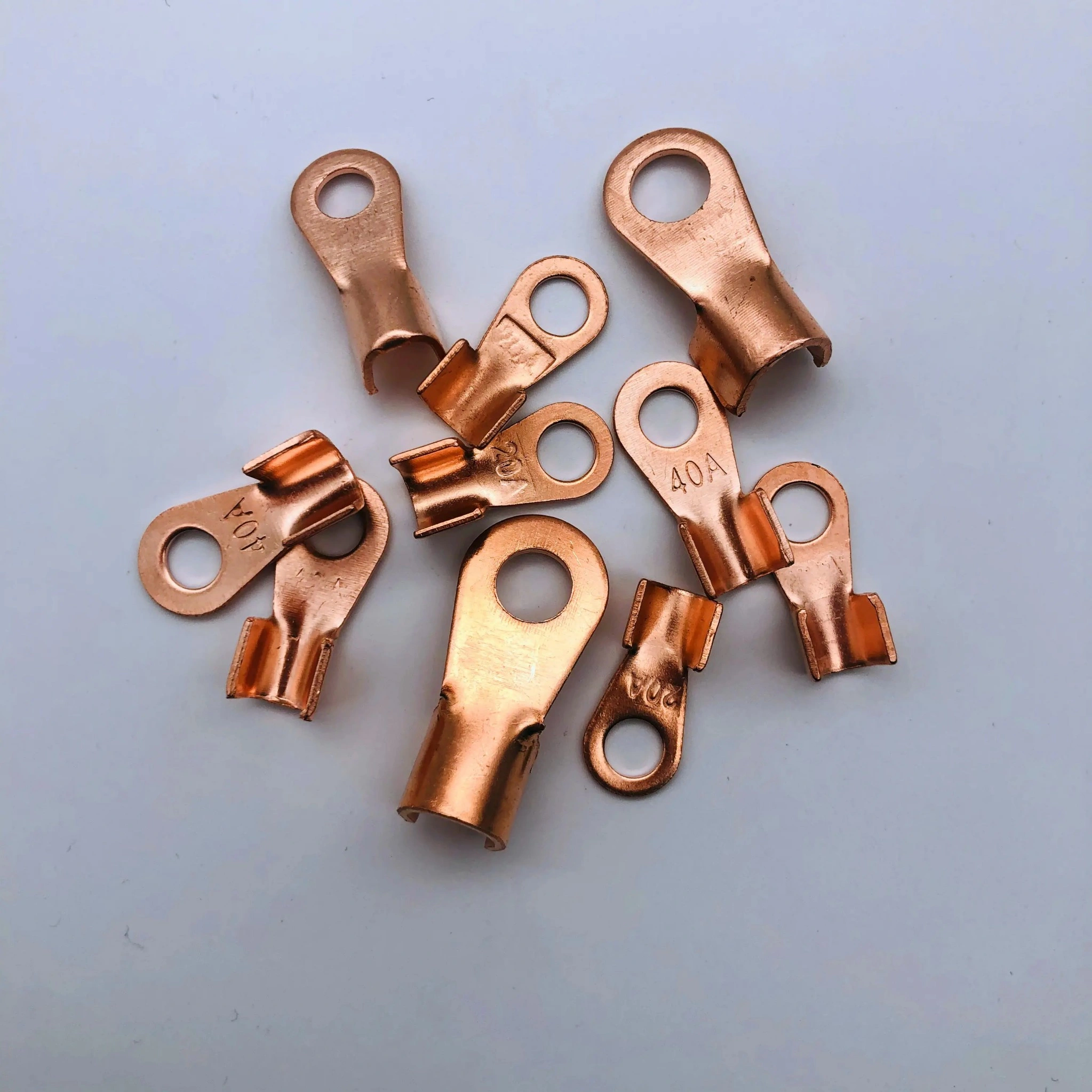

1.压线鼻子的选择

压线鼻子是电气连接中常用的一种配件,可以根据电线的规格和类型选择合适的压线鼻子。一般来说,压线鼻子的规格应与电线的规格相匹配,同时还应根据实际需要进行选择。

2.压线鼻子的使用步骤

1)清洁电线:在使用压线鼻子之前,需要将电线表面清洁干净,去除表面的污物和氧化层,以确保良好的接触效果。

2)放置压线鼻子:将清洁好的电线放置在压线鼻子的开口处,然后将压线鼻子的压力侧放在电线的外面。

3)施加压力:使用压线钳或手动施加压力将压线鼻子与电线紧密连接在一起。注意施加的压力应适当,不要过大或过小,以免影响连接效果。

3.注意事项

1)在使用压线鼻子时,应先清洁电线表面,去除污物和氧化层,以确保良好的接触效果。

2)应根据电线的规格和类型选择合适的压线鼻子,以确保连接质量和安全性。

3)在施加压力时,应注意适当控制压力大小,避免过大或过小的影响连接效果。

4)连接好的电线应保持整齐、美观,方便维护和管理。

总之,电线的正确连接和压线鼻子的使用是电气设备安装和维修过程中的重要环节。只有掌握正确的连接方法和技巧,才能确保电气设备的正常运行和安全性。因此,电工在实际操作中应认真遵守相关规范和操作要求,确保电气连接的质量和安全性。
