10kV电压电网系统中开关柜的电压为什么为12kV

根据GB/T156-2007《标准电压》规定,我国电网和电力设备的额定电压等级如下图所示。从下图显示,我国电网电压等级有380V、660V、3kV、6kV、10kV、35kV、66kV、110kV、220kV、330kV、500kV、还有更改电压800kV、1000kV等。

在一般小中型工厂或者小区高压进线电源为10kV,同时电网的额定电压等于用电设备的额定电压,比如对于10kV的电网中用电设备的额定电压为10kV。下表中第三列为发电机额定电压,发电机的额定电压比所连接电网的额定电压高5%,比如与10kV的电网连接的发电机的额定电压为10.5kV。第四列为电力变压器的额定电压,电力变压器分为一次侧绕组和二次侧绕组,对于一次侧绕组额定电压等于所连接电网的额定电压,二次侧绕组的额定电压如果所连接线路较长,一般二次绕组额定电压比所接电网的额定电压高10%,其中,5%用于补偿变压器满负荷运行时内部电压损耗,另一个5%用于补偿线路上电压损耗。如果变压器二次侧供电线路不长,不考虑线路上电压损耗,只考虑变压器在满负荷运行时内部电压损耗5%。这是电网、用电设备、发电机、变压器额定电压的确定方法。

10kV电压电网系统中开关柜的电压为什么为12kV

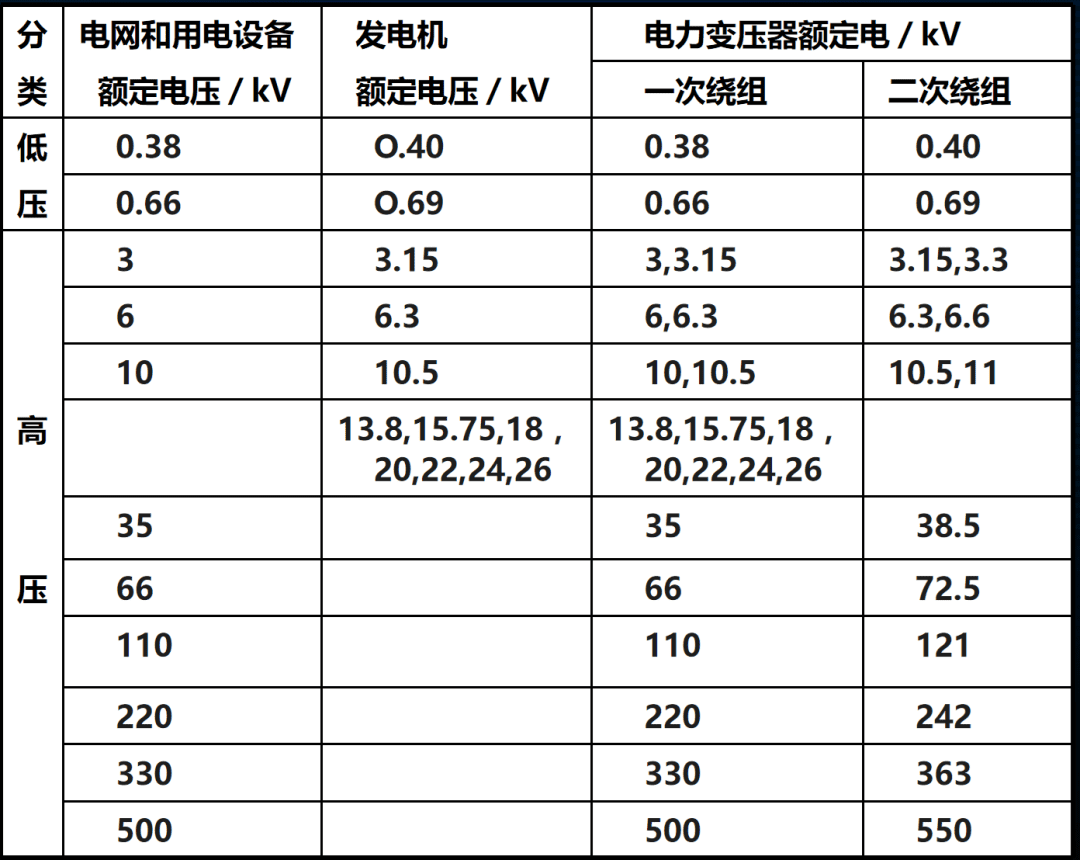

电网和电力设备的额定电压等级

一般通过试验所的高压开关柜的型号是KYN28A-12,代表额定电压12kV。该开关柜安装在10kV的电网中,而开关柜的额定电压为12kV。为什么开关柜的额定电压比电网的额定电压要高呢,即10kV电压等级电网中开关柜的额定电压是12kV。上述不是分析得到用电设备的额定电压与同级电网的额定电压相等吗?为什么这个高压开关柜的额定电压与同级电网的额定电压不相等呢?

GB/T11022-2011《高压开关设备和控制设备标准的共同技术要求》中规定,对于高压开关设备和控制设备的额定电压是按照其允许的最高工作电压来标注,也就是说高压开关设备和控制设备的额定电压不能小于其所在系统或电网出现的最高电压。下表是我国系统(电网)的额定电压、系统最高电压以及高压设备的额定电压。

10kV电压电网系统中开关柜的电压为什么为12kV
我国电网系统额定电压、系统最高电压以及高压设备的额定电压

表中,系统电压为10kV时,系统的最高电压为11.5kV,而高压开关和熔断器的额定电压为12kV。这就是为什么10kV电压等级电网中开关柜的额定电压是12kV,因为高压开关设备所标的额定电压用其最高工作电压表示。同时这也是最新系类高压开关柜型号中额定电压用其允许的最高工作电压来表示。

通过上述分析可知,目前最新系列高压开关柜的额定电压是按照其允许的最高工作电压标注的。
