光缆、终端盒、跳线、尾纤以及光纤各种接口的基础讲解

我们首先需要了解以下几个名词:

  • 尾纤:用在终端盒里,连接光缆中的光纤,通过终端盒耦合器(适配器),连接尾纤和跳线。
  • 跳线:跳纤两头都是活动接头,起连接尾纤和设备作用。
  • 光缆终端盒:是在光缆敷设的终端保护光缆和尾纤熔接的盒子。
  • 光纤耦合器 :是用于两条光纤或尾纤的活动连接通俗称为法兰盘。
  • 光纤终端盒 :是一条光缆的终接头,他的一头是光缆,另一头是尾纤,相当于是把一条光缆拆分成单条光纤的设备。
  • 光纤熔接盒:是两条光缆对接成一条长的光缆用的。光纤终端盒和光纤熔接盒之间是不能互换使用的,光缆与光端机之间是通过光纤终端盒连接的,也就是光端机上只能插尾纤。
  • 耦合器:只能连接两条尾纤并且分SC/PC FC/PC等接口,而光缆和尾纤之间是用熔接机熔接的是死的。
  • 终端盒VS熔接盒: 前者是光缆和尾纤的熔接,后者是光缆之间的熔接。
  • 接续盒VS终端盒:接续盒是全密封的可以防水,但是它无法固定尾纤;终端盒不防水,内部结构一边可固定光缆,一边可固定尾纤。
  • 尾纤VS跳线:尾纤只有一头是活动接头;跳纤两头都是活动接头,接口有很多种,不同接口需要不同的耦合器,跳纤一分为二可以做为尾纤用。

一、光缆、终端盒、尾纤的连接关系

1:室外光缆光缆接入终端盒,目的是将光缆中的光纤与尾纤进行熔接,通过跳线,将其引出。

2: 将光纤跳线接入光纤收发器, 目的是将光信号转换成电信号。

3: 光纤收发器引出的便是电信号, 使用的传输介质便是双绞线。此时双绞线可接入网络设备的 RJ-45 口。到此为止,便完成了光电信号的转换。

说明:现在网络设备有很多也有光口(光纤接口),但如果没有配光模块(类似光纤收发器功能),该口也不能使用。


二、光缆、终端盒、尾纤的作用

光缆终端盒作用:终接光缆,连接光缆中的纤芯和尾纤,光缆终端盒内部结构,接入的光缆可以有多芯,

例如:一根 4 芯的光缆(光缆中有 4 根纤芯),那么,这根光缆经过终端盒,便可熔接出最多 4 根尾纤,即往外引出 4 根跳线。如果只熔接了 2 根,也就往外引出 2 根跳线。

尾纤:一端有连接头,另一端是一根光缆纤芯的断头。通过熔接,与其他光缆纤芯相连。

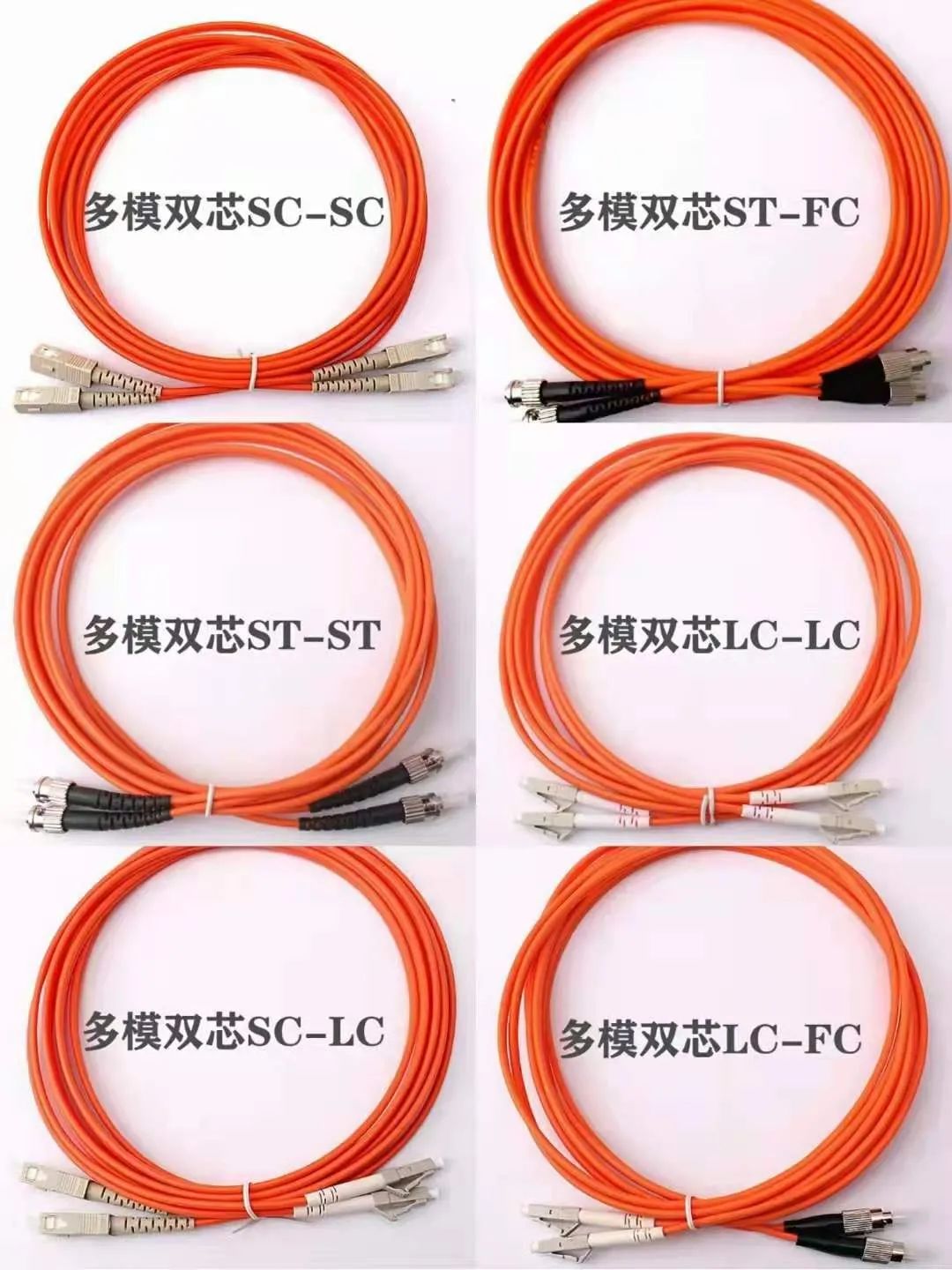

尾纤作用: 主要是用于连接光纤两端的接头。 尾纤一端跟光纤接头熔接 ,另一端通过特殊的接头跟光纤收发器或光纤模块相连, 构成光数据传输通路。一般我们购买不到纯粹的尾纤,而是如图所示的跳线,中间一剪开, 便成了尾纤。

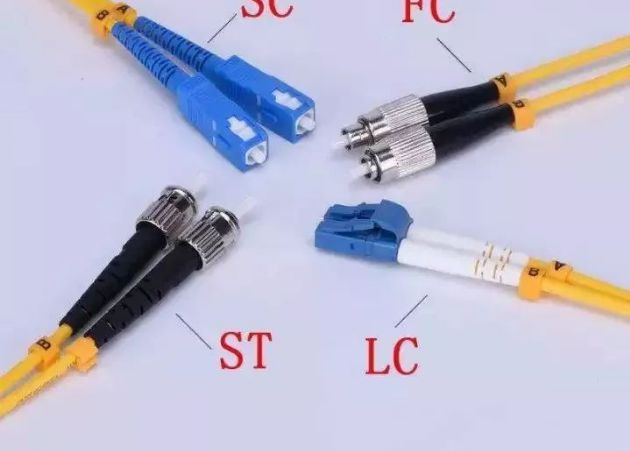

ST、SC、FC光纤接头是早期不同企业开发形成的标准,使用效果一样,各有优缺点,下面由小编为大家详细的普及一下。

ST、SC连接器接头常用于一般网络。

ST头插入后旋转半周有一卡口固定,缺点是容易折断;

C连接头直接插拔,使用很方便,缺点是容易掉出来;

FC连接头一般电信网络采用,有一螺帽拧到适配器上,优点是牢靠、防灰尘,缺点是安装时间稍长。

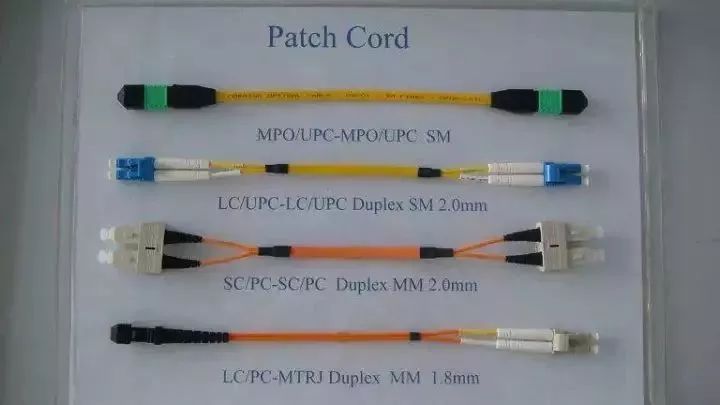

MTRJ 型光纤跳线由两个高精度塑胶成型的连接器和光缆组成。连接器外部件为精密塑胶件,包含推拉式插拔卡紧机构。适用于在电信和数据网络系统中的室内应用。

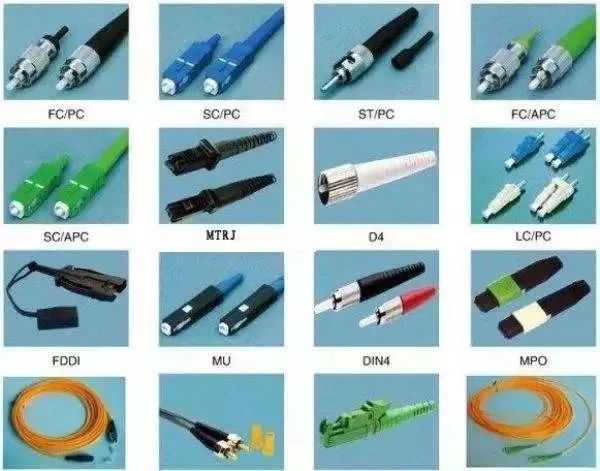

光纤接口连接器的种类

TF-FC、TF-ST、TF-FC/APC、TF-SC/APC、TF-SC

光纤连接器,也就是接入光模块的光纤接头,也有好多种,且相互之间不可以互用。不是经常接触光纤的人可能会误以为GBIC和SFP模块的光纤连接器是同一种,其实不是的。SFP模块接LC光纤连接器,而GBIC接的是SC光纤光纤连接器。下面对网络工程中几种常用的光纤连接器进行详细的说明:

① FC型光纤连接器:外部加强方式是采用金属套,紧固方式为螺丝扣。 一般在ODF侧采用(配线架上用的最多)

② SC型光纤连接器:连接GBIC光模块的连接器,它的外壳呈矩形,紧固方式是采用插拔销闩式,不须旋转。(路由器交换机上用的最多)

③ ST型光纤连接器:常用于光纤配线架,外壳呈圆形,紧固方式为螺丝扣。(对于10Base-F连接来说,连接器通常是ST类型。常用于光纤配线架)

④ LC型光纤连接器:连接SFP模块的连接器,它采用操作方便的模块化插孔(RJ)闩锁机理制成。(路由器常用)

⑤ MT-RJ:收发一体的方形光纤连接器,一头双纤收发一体

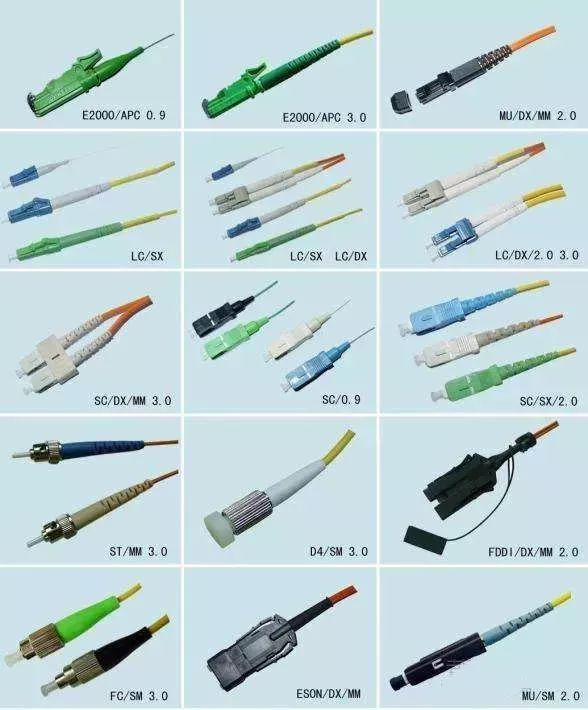

各种光纤接口类型介绍

光纤接头

FC 圆型带螺纹(配线架上用的最多)

ST 卡接式圆型;

SC 卡接式方型(路由器交换机上用的最多)

PC 微球面研磨抛光;

APC 呈8度角并做微球面研磨抛光

MT-RJ 方型,一头双纤收发一体( 华为8850上有用)


光纤模块:一般都支持热插拔,

GBIC Giga Bitrate Interface Converter, 使用的光纤接口多为SC或ST型

SFP 小型封装GBIC,使用的光纤为LC型

使用的光纤:

单模: L ,波长1310 单模长距LH 波长1310,1550

多模:SM 波长850

SX/LH表示可以使用单模或多模光纤

在表示尾纤接头的标注中,我们常能见到“FC/PC”,“SC/PC”等,其含义如下:

“/”前面部分表示尾纤的连接器型号。

“SC”接头是标准方型接头,采用工程塑料,具有耐高温,不容易氧化优点。传输设备侧光接口一般用SC接头。

“LC”接头与SC接头形状相似,较SC接头小一些。

“FC”接头是金属接头,一般在ODF侧采用,金属接头的可插拔次数比塑料要多。

连接器的品种信号较多,除了上面介绍的三种外,还有MTRJ、ST、MU等.

“ /”后面表明光纤接头截面工艺,即研磨方式。

“PC”在电信运营商的设备中应用得最为广泛,其接头截面是平的。

“UPC”的衰耗比“PC”要小,一般用于有特殊需求的设备,一些国外厂家ODF架内部跳纤用的就是FC/UPC,主要是为提高ODF设备自身的指标。

光纤连接器

光纤连接器是光纤与光纤之间进行可拆卸(活动)连接的器件,它是把光纤的两个端面精密对接起来,以使发射光纤输出的光能量能最大限度地耦合到接收光纤中去,并使由于其介入光链路而对系统造成的影响减到最小,这是光纤连接器的基本要求。在一定程度上,光纤连接器也影响了光传输系统的可靠性和各项性能。

光纤连接器按传输媒介的不同可分为常见的硅基光纤的单模、多模连接器,还有其它如以塑胶等为传输媒介的光纤连接器;按连接头结构形式可分为:FC、 SC、ST、LC、D4、DIN、MU、MT等等各种形式。以下是一些目前比较常见的光纤连接器:


(1)FC型光纤连接器

这种连接器最早是由日本NTT研制。FC是Ferrule Connector的缩写,表明其外部加强方式是采用金属套,紧固方式为螺丝扣。最早,FC类型的连接器,采用的陶瓷插针的对接端口。此类连接器结构简 单,操作方便,制作容易,但光纤端面对微尘较为敏感,且容易产生菲涅尔反射,提高回波损耗性能较为困难。后来,对该类型连接器做了改进,采用对接端面呈球 面的插针(PC),而外部结构没有改变,使得插入损耗和回波损耗性能有了较大幅度的提高。

(2)SC型光纤连接器

这是一种由日本NTT公司开发的光纤连接器。其外壳呈矩形,所采用的插针与耦合套筒的结构尺寸与FC型完全相同,。其中插针的端面多采用PC或APC 型研磨方式;紧固方式是采用插拔销闩式,不需旋转。此类连接器价格低廉,插拔操作方便,介入损耗波动小,抗压强度较高,安装密度高。

ST和SC接口是光纤连接器的两种类型,对于10Base-F连接来说,连接器通常是ST类型的,对于100Base-FX来说,连接器大部分情况下为SC类型的。ST连接器的芯外露,SC连接器的芯在接头里面。

(3) 双锥型连接器(Biconic Connector)

这类光纤连接器中最有代表性的产品由美国贝尔实验室开发研制,它由两个经精密模压成形的端头呈截头圆锥形的圆筒插头和一个内部装有双锥形塑料套筒的耦合组件组成。

(4) DIN47256型光纤连接器

这是一种由德国开发的连接器。这种连接器采用的插针和耦合套筒的结构尺寸与FC型相同,端面处理采用PC研磨方式。与FC型连接器相比,其结构要复杂 一些,内部金属结构中有控制压力的弹簧,可以避免因插接压力过大而损伤端面。另外,这种连接器的机械精度较高,因而介入损耗值较小。

(5) MT-RJ型连接器

MT-RJ起步于NTT开发的MT连接器,带有与RJ-45型LAN电连接器相同的闩锁机构,通过安装于小型套管两侧的导向销对准光纤,为便于与光收发信机相连,连接器端面光纤为双芯(间隔0.75mm)排列设计,是主要用于数据传输的下一代高密度光纤连接器。

(6) LC型连接器

LC型连接器是著名Bell(贝尔)研究所研究开发出来的,采用操作方便的模块化插孔(RJ)闩锁机理制成。其所采用的插针和套筒的尺寸是普通SC、 FC等所用尺寸的一半,为1.25mm。这样可以提高光纤配线架中光纤连接器的密度。目前,在单模SFF方面,LC类型的连接器实际已经占据了主导地位, 在多模方面的应用也增长迅速。

(7) MU型连接器

MU(Miniature unit Coupling)连接器是以目前使用最多的SC型连接器为基础,由NTT研制开发出来的世界上最小的单芯光纤连接器,。该连接器采用1.25mm直径的 套管和自保持机构,其优势在于能实现高密度安装。利用MU的l.25mm直径的套管,NTT已经开发了MU连接器系列。它们有用于光缆连接的插座型连接器 (MU-A系列);具有自保持机构的底板连接器(MU-B系列)以及用于连接LD/PD模块与插头的简化插座(MU-SR系列)等。随着光纤网络向更大带 宽更大容量方向的迅速发展和DWDM技术的广泛应用,对MU型连接器的需求也将迅速增长。
