ABB真空浇注干式变压器

日立ABB电网采用最先进的生产技术和最严格的控制体系,以保证最高的产品质量和产品总体可靠性。

铁芯采用全斜接缝步进叠片的技术,可保证最佳性能和最低噪声级。硅钢片自动剪切自动叠放。这样可保证整叠硅钢片的尺寸精确度和片间搭接。

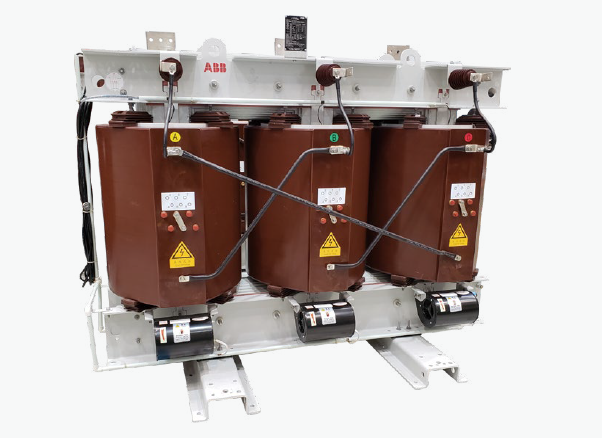

ABB变压器

高压绕组采用的是由铜带和双层绝缘连续绕制的饼式结构。绕组浇注是在真空状态下用环氧树脂浇注。绕组电场强度经过瞬态梯度分布分析,符合系统设计的要求。

低压绕组由铜箔和预浸环氧树脂的绝缘纸一起绕制而成。线圈绕制完成后,会将线圈放入烘箱中固化,从而形成能承受短路时电动力的坚固致密的线圈。

浇注过程是制造过程中的一个关键阶段。浇注是在最严格的条件下进行,以确保最佳的绝缘和机械特性。树脂混合物是在受到连续监控的混合罐中进行混合的,树脂各组分仅在浇注过程之前才混合在一起。在真空浇注室内,树脂注入模具中。这样可确保注入模具时树脂的粘性最小,提高缝隙填充效果以保证成品线圈的局部放电量最小,浇注完成后,将线圈放入烘箱中让树脂固化,以获取最佳的电气性能和机械性能。


在日立ABB电网变压器工厂中,整个报价、设计和生产过程由精细的软件控制和计划。这样可在保证最高质量标准的同时确保最高的生产效率和最短的生产周期。
