电压互感器接线方法

电流、电压互感器的规格、品种分超高压、高压、低压,各种变比的互感器的数量和接线方法,主要是由供电电压及供电方式来决定的。

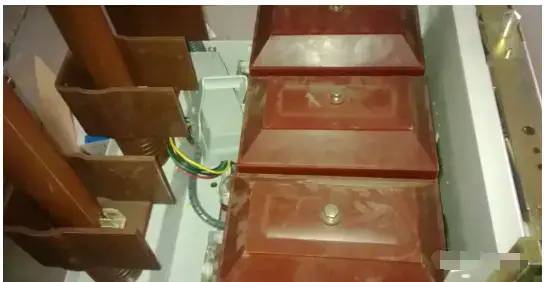

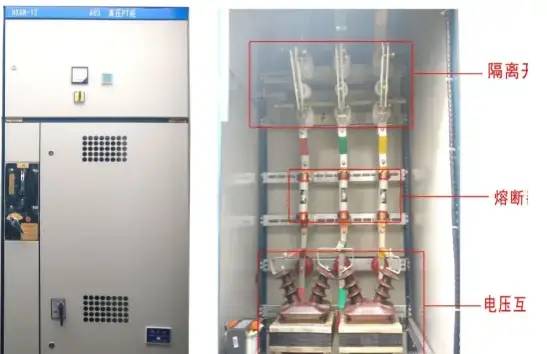

电压互感器接线方法电磁式电压互感器的工作原理与变压器完全相同,也是由一次和二次绕组、铁芯、引出线,以及绝缘结构等构成。所不同的是电压互感器的二次电压一般都是110/1.732V或100/1.732V、100/1.732V,而且电压互感器的容量很小,因此体积很小。


电压互感器和电流互感器一样,通常用作向测量仪表和继电保护提供被测系统电压之用,因此要求很高的精度,其准确等级和误差范围是很重要的技术参数。电压互感器的误差包括变压比误差和相角误差两项指标。


电压互感器第一种接线方案

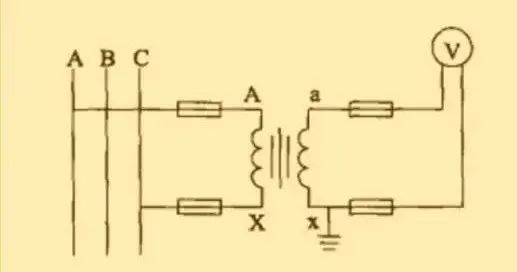

一台单相电压互感器用于三相回路的接线方式,这种方式可测量三相回路中某两相间的线电压,见图1。


电压互感器第二种接线方案

两台单相电压互感器做 V / V 形接线方式,又称为不完全星形接线,适用于中性点不接地或消弧线圈接地的系统,可测量各相间线电压,见图2。


电压互感器第三种接线方案

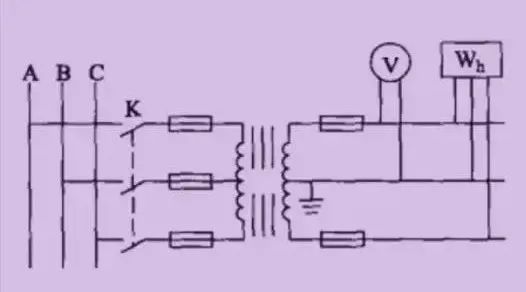

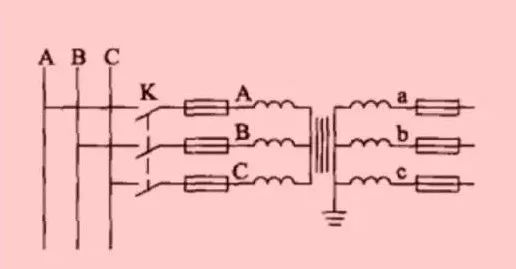

三相三柱式或三台单相电压互感器做 Y/Y0 形接线方式,可测量所有线电压和相电压的要求,由于一次侧中性点未接地,不能测量对地电压,故不能做绝缘监测用,见图3。


电压互感器第四种接线方案

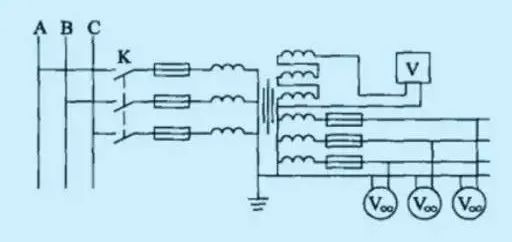

三相五柱式电压互感器做 Y0/Y0/∠(开口三角形) 形接线方式,这种接线既能测量所有线电压和相电压,又能做绝缘监测及用于单相接地保护,被广泛采用,见图4。
