补偿柜的原理及作用

工业企业中,由于感应负载很多,也使得无功补偿柜被广泛应用。工业企业中的电像电机这样的设备不少,那么补偿柜的工作原理和作用是什么呢?接下来就由襄阳正涵电气为大家带来关于这方面的相关内容介绍。

补偿柜的工作原理

补偿柜广泛应用于冶金、矿山、建材、石化、给排水等行业的大功率高压电机设备上,与电机并联运行,无功补偿是采用外置的电流源来补偿负载运行过程中所消耗的无功功率,提供此电流源的设备成为无功补偿设备。

无功补偿柜是用来进行无功补偿、提高功率因数的设备。当合上刀熔开关和断路器,无功补偿柜里面的补偿控制器就会根据进线柜电压和电流的相位差输出控制信号,控制交流接触器闭合和断开,从而控制无功补偿柜中的电容器投入和退出。

这些设备中一部分利用电流来做功,一部分消耗不做功的电感电流,使得电路上的额外电流增加,而功率因数就是衡量这部分不做功流,感性负载的电感电流比例增加,其功率因数下降,从而使得线路额外负担增加,同时也会使得像发电机等的负担也增大。这样一来,电能质量利用率下降。在无功补偿柜中并联电容器,使产生的电容电流抵消电感电流,把不做功的无功电流降到允许范围,这样就可以减小甚至消除负载在电源之间原有的能量交换。不仅提高了用电设备的利用率,也提高了电能质量。

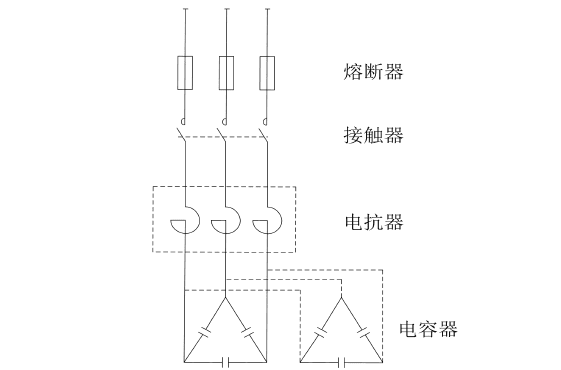

补偿柜的原理及作用

补偿柜的作用

无功补偿柜的作用是做无功补偿,通过无功补偿设备提供必要的无功功率,提高电网和电气设备的功率因数,减少供电变压器和输电线路的损耗,提高电网的供电效率,改善供电环境,提高电网质量。

无功补偿柜在供电中占有重要地位,如果有合理的补偿装置,可以将电网的损耗降到。相反,选择或使用不当可能会造成供电系统、电压波动、谐波增大等诸多因素。

提高功率因数是其主要功能。提高功率因数方便的方法是并联电容,它产生电容电流来抵消电感电流(风扇、泵等大部分负载都是感性负载),将无功的所谓无功电流减小到一定范围,所以我们也称之为电容柜。能提高企业用电设备的利用率,充分发挥企业的设备潜力,可减少线路的功率损失,提高电网输电效率。
