图解:电力系统正序负序零序

Dldui Team • 文章来源：今日头条号-电力工程技术官方 • 2020-05-06 22:48 • 电力技术, 电气技术 • 阅读 2639

电力系统故障后若没有参数记录不能轻易找到故障点，为了快速找到故障点，在系统中能设置保护装置来记录系统故障，现在保护已经集成了故障状态记录。那么保护是如何进行故障识别的呢？需要我们对电力参数进行分析，下面文章将对电力系统正序，零序，负序的做一个求解，后期我们针对电力系统中电气分量来讲解下是什么故障。

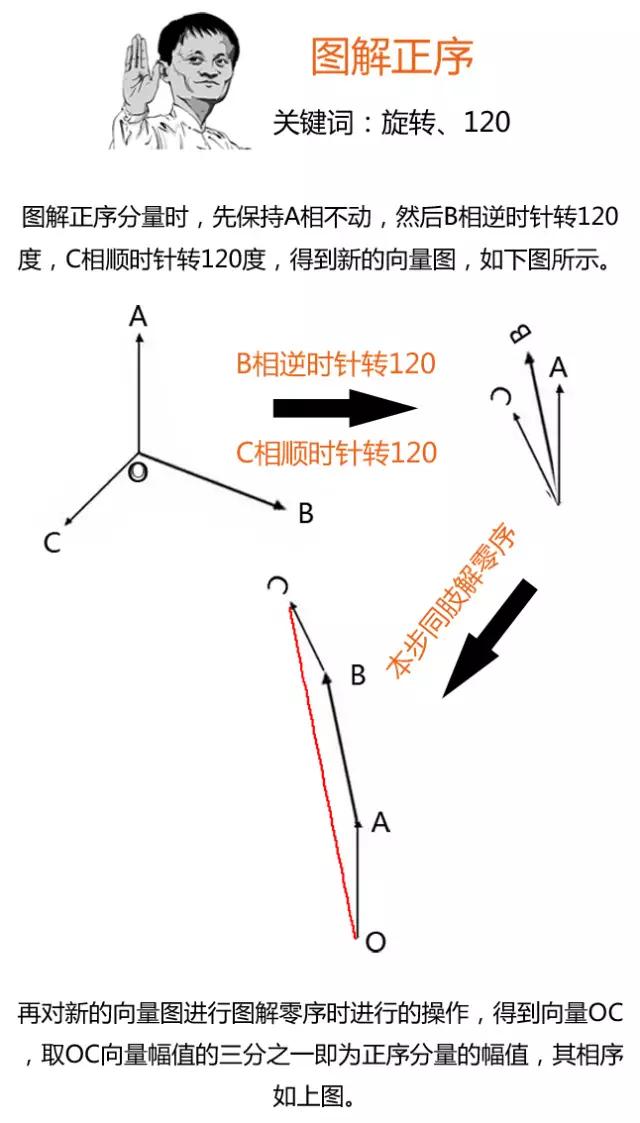

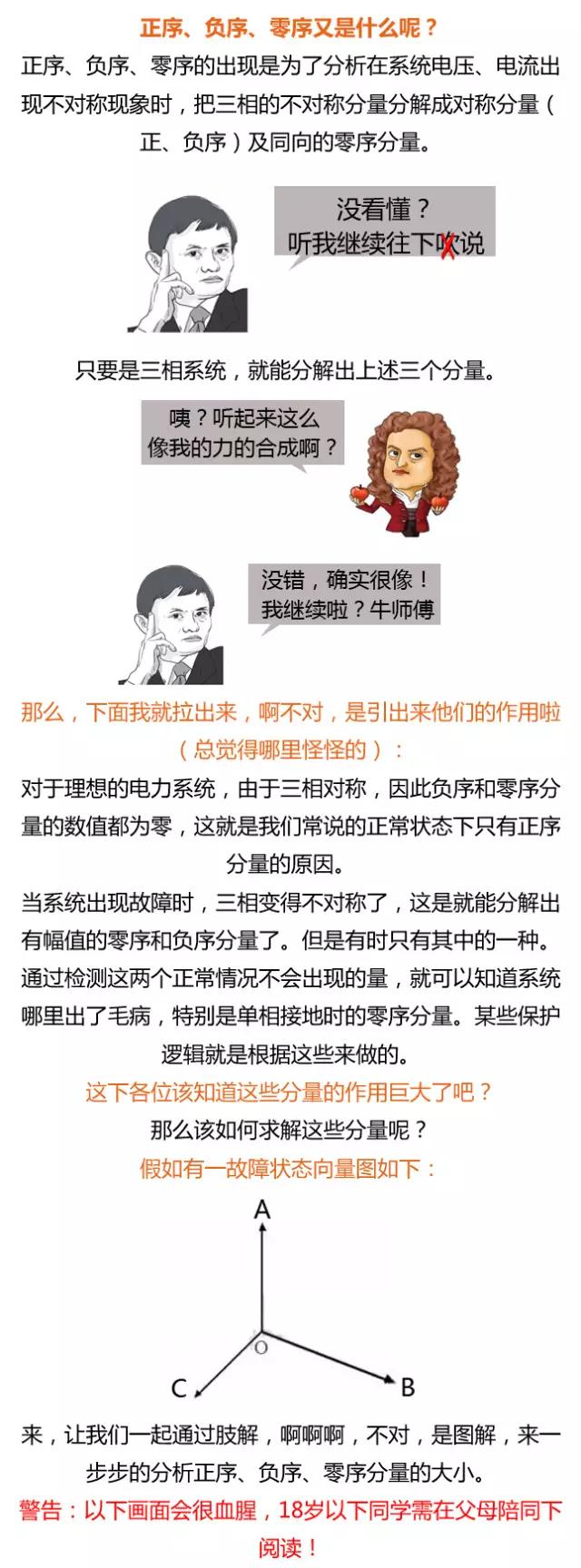

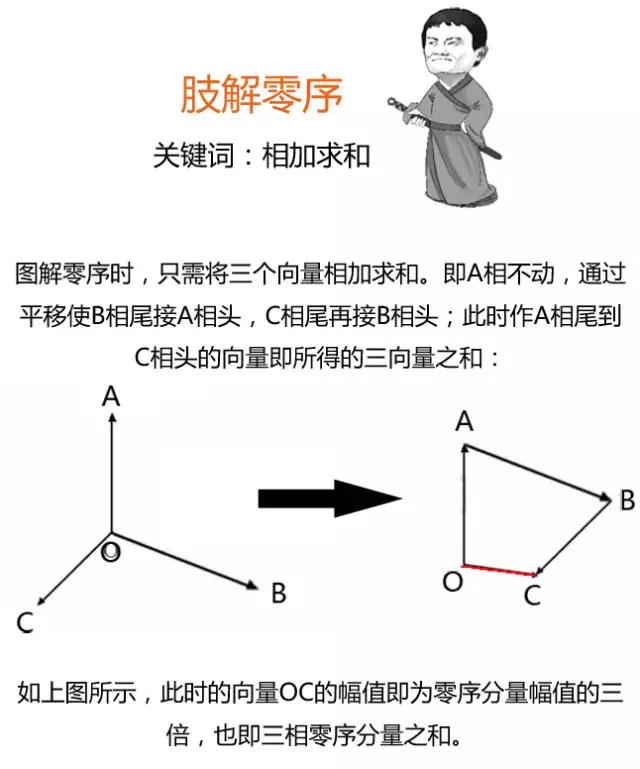

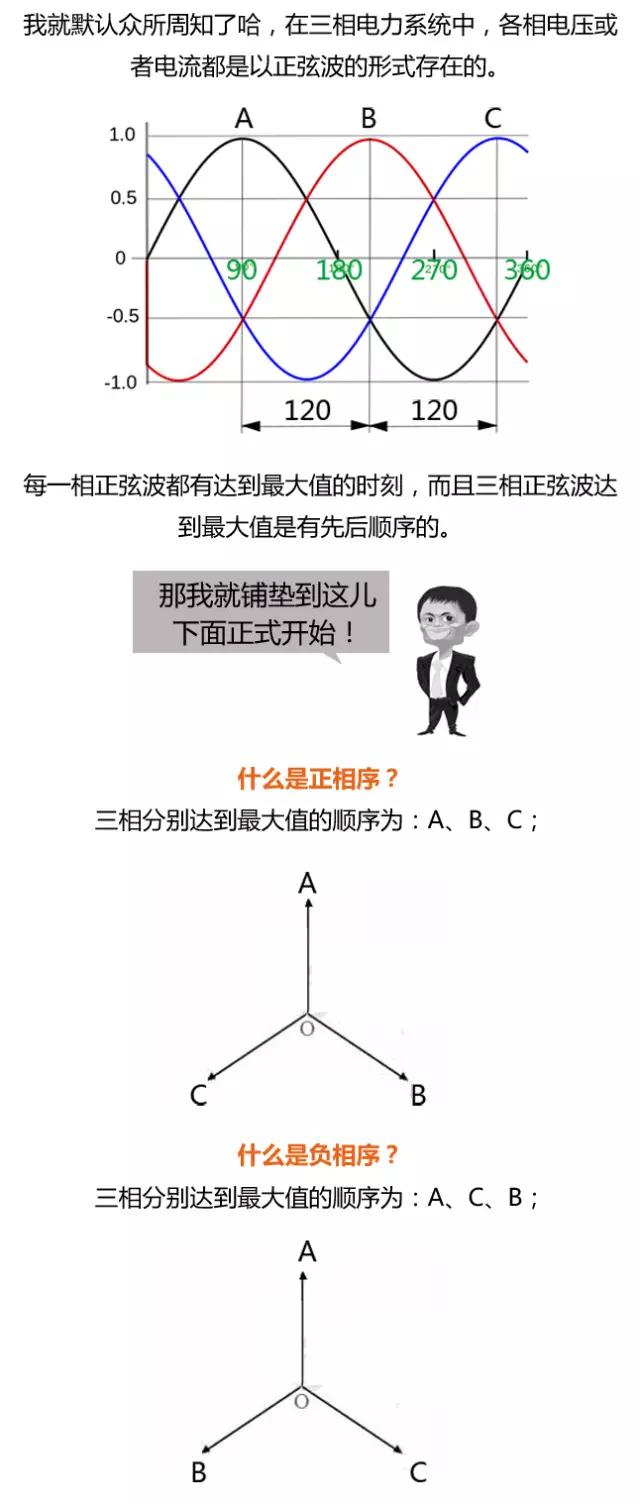

零序、负序、正序一张图让你看明白

零序、负序、正序一张图让你看明白

零序、负序、正序一张图让你看明白

零序、负序、正序一张图让你看明白

零序、负序、正序一张图让你看明白

电力系统电气设备
