消防回路过负荷仅报警不跳闸的实现方式

关于“消防回路过负荷仅报警不跳闸”的规定,不同标准有不同要求,主要有以下几个标准规定:

  • 《建筑电气及智能化通用规范》GB 55024-2022,第4.3.1条,对于因过负荷引起断电而造成更大损失的供电回路,过负荷保护应作用于信号报警,不应切断电源。
  • 《民用建筑电气设计标准》GB 51348-2019,第7.6.3条,对于突然断电比过负荷造成损失更大的线路,不应设置过负荷保护。
  • 《低压配电设计规范》GB 50054-2011,第6.3.6条,过负荷断电将引起严重后果的线路,其过负荷保护不应切断线路,可作用于信号。

若需满足此规范要求,笔者觉得以下方式可实现,具体需根据当地验收情况确定。

1、采用带有过载报警不脱扣的断路器

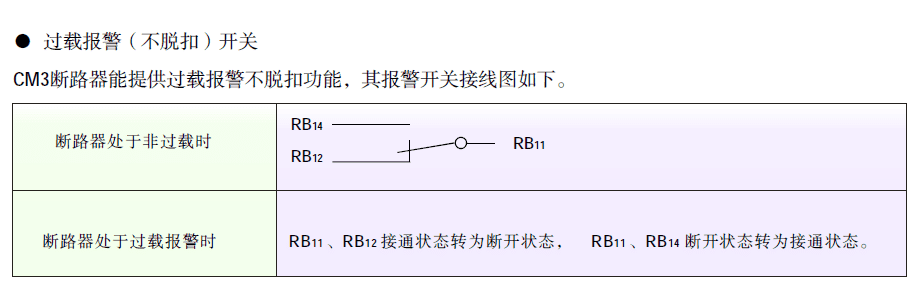

因标准主要是国内的元件厂家参与起草,一般来说大部分国产品牌都能实现。如常熟开关厂在2007年就申请了“一种具有热过载报警功能的塑壳断路器”专利,并在CM3等多个产品上应用。当然,常熟、良信、天正、正泰等品牌的断路器均能实现该功能。采用此方式最简单、经济、最贴切标准。毕竟标准都是他们指定的。

消防回路过负荷仅报警不跳闸的实现方式

2、利用控保开关实现

主要用于保护电动机,因此对于需要只报警不断电的电动机控制回路可以采用这类产品,以满足标准的规定。这类产品包括浙江中凯的KB0、泰永长征、常熟开关等知名企业。

3、利用热继电器

对于电动机回路可采用此方法,但对于配电线路是没有办法的办法,现在已有其他解决方案,因此配电回路不建议采用此方案,诸如合资品牌:施耐德、ABB。

4、利用多功能数字仪表

多功能仪表具有电流测量功能,当发生过负荷时,由其干接点提供报警信号。采用瞬动保护的断路器与多功能仪表组合。

5、利用专用的保护装置

这类专用装置是从多功能仪表发展而来,工程应用不是很普遍,且造价成本及实现方式复杂,仅用于较为注重保护的场合,断路器采用单磁保护配备专用的保护装置实现消防回路过负荷仅报警不跳闸。



微信扫描下方的二维码阅读本文

消防回路过负荷仅报警不跳闸的实现方式

本文为原创文章,作者:国电小二,如若转载,请通知我们,也请注明出处:https://dldui.com/ele-technology/xiao-fang-hui.html
